Convertir Entidad-Relación en modelo Relacional

• Se comienza con un modelo E-R
• Es más fácil de diseñar
• Tiene dos conceptos: entidad y relación
• Traducir E-R a relacional, versión simple:

1. Se agregan claves donde sea necesario.

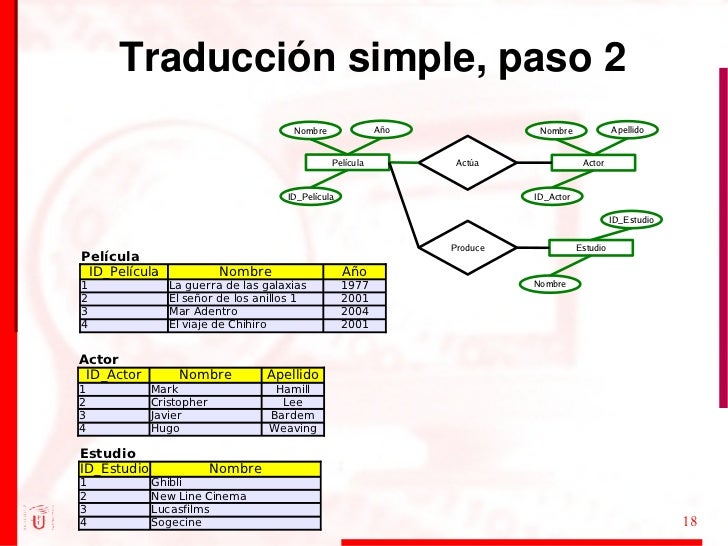

2. Cada entidad se transforma en una tabla con los mismos atributos.
• Atributos multivaluados.
• atributos derivados.
3. Cada relación se transforma en una tabla en que los atributos son las claves de cada entidad participante.

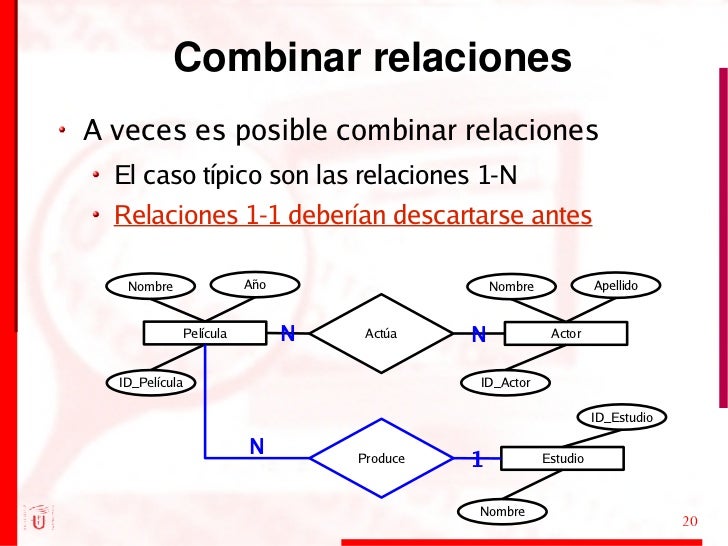

Combinar relaciones

A veces es posible combinar relaciones

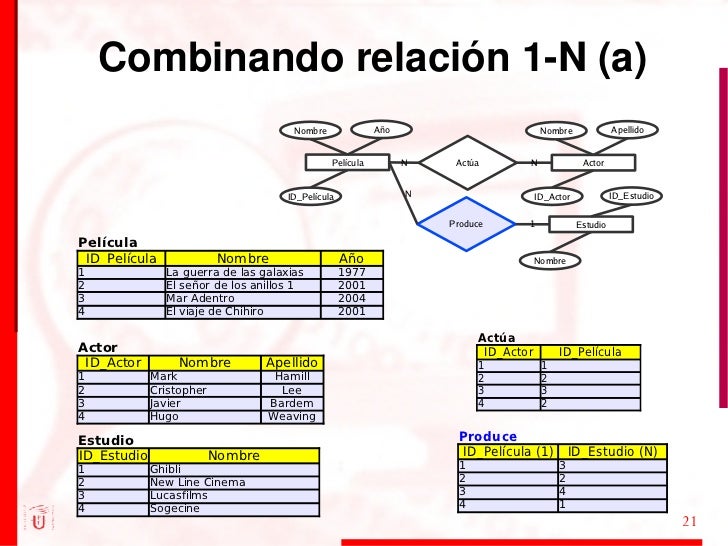

• El caso típico son las relaciones 1-N
• Relaciones 1-1 deberían descatarse antes.
